中石化訂購的1500L單錐真空干燥機成功交付
更新時間：2025-12-05
點擊次數：20

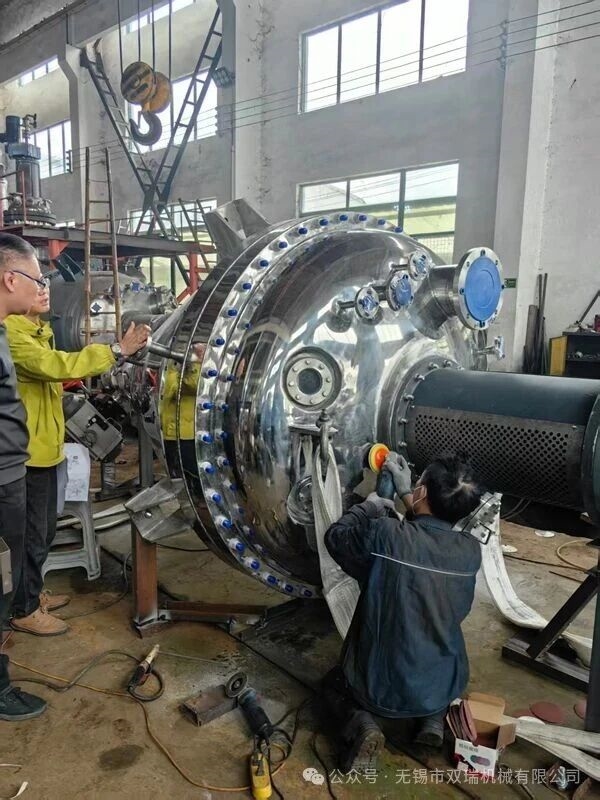

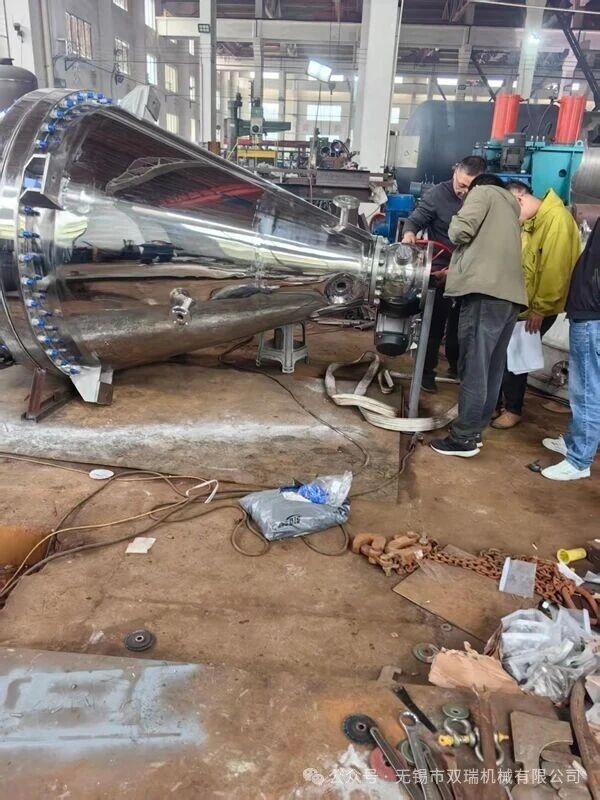

無錫雙瑞機械的裝配車間里，一臺高達4.5米的龐然大物靜靜矗立，銀色的不銹鋼外殼反射著陽光，工程師們正在對這臺專門為中石化開發的1500L單錐真空干燥機進行出廠前的檢測。
01行業挑戰：高端催化劑干燥的技術瓶頸
化工行業特別是催化劑制造領域，對干燥技術的要求極為嚴苛。2024年初，中石化啟動高端催化劑生產線升級計劃，旨在提升其加氫催化劑和裂化催化劑的市場競爭力。
這些特種催化劑對干燥條件敏感，需要在低溫、無氧、可控環境中完成脫水脫溶劑過程，以保持其微觀結構和催化活性。
傳統雙錐干燥設備已無法滿足新一代催化劑的生產要求，存在物料混合不均、干燥周期長、局部過熱風險大等問題。中石化技術團隊經過多輪評估，確定了單錐真空干燥機的技術路線，但對1500L大型設備的技術可行性存有疑慮。
這一容積在國內同類型設備中，既要保證設備運行的穩定性，又要滿足化工生產的連續性要求，技術難度極高。
無錫雙瑞機械憑借其在制藥級干燥設備領域的技術積累，主動請纓承接這一挑戰。“我們相信，制藥級別的潔凈要求與化工級別的穩定要求可以結合。”公司技術總監張工在項目啟動會上如是說。
02精準對焦：中石化的五個核心要求
在中石化發布的1500L單錐真空干燥機技術規格書中，明確了五個核心要求，成為無錫雙瑞機械技術攻關的明確方向。
要溫度控制精度，要求錐體不同區域的溫差不超過±2℃，避免催化劑因局部過熱而失活。第二是真空保持能力，要求在滿載狀態下系統泄漏率小于5Pa/h，確保溶劑能夠快速揮發。
第三是無死角設計，要求設備內表面光潔度達到Ra≤0.4μm，且無任何物料殘留死角。第四是防爆安全等級，需要滿足ExdⅡBT4防爆標準，適應化工生產環境。第五是智能化程度，要求具備工藝參數記憶、遠程監控和故障自診斷功能。
“這五個要求看似獨立，實則相互關聯。”無錫雙瑞機械的項目經理李工指出，“比如真空保持能力與無死角設計直接相關，任何一處死角都可能導致溶劑殘留，影響真空度保持。”
03結構創新：1500L單錐設計的三大突破
單錐真空干燥機的核心在于“單錐”設計，而將這一設計放大到1500L容積，無錫雙瑞機械研發團隊實現了三大技術突破。
首先是錐體比例優化。經過大量流體力學模擬實驗，團隊確定了61°的理想錐角設計，這一角度既能保證物料在錐體內形成理想的流化狀態，又不會在錐體旋轉時產生過大的軸向力。
其次是多區段加熱系統。與常規的單區加熱不同，無錫雙瑞機械將錐體劃分為三個獨立溫控區，通過32個高精度溫度傳感器實時監測各區溫度，并通過智能算法動態調節加熱功率，成功將溫差控制在±1.5℃以內。
第三是支撐結構。大型錐體在旋轉過程中的振動控制是關鍵難題，團隊開發了“雙向平衡支撐系統”，通過在錐體兩側設置可調式支撐輪，有效分散了旋轉慣量，使設備在滿載情況下的振動幅度小于0.05mm，遠低于行業標準。
04材料革命：特種不銹鋼的應用與處理
為滿足中石化對設備耐腐蝕性和潔凈度的雙重要求，無錫雙瑞機械在材料選擇上進行了全新嘗試。
設備主體材料選用的是UNS S31254超級奧氏體不銹鋼，這種含鉬量高達6%的特種鋼材，耐點蝕當量值(PREN)超過43，對氯離子腐蝕有著極強抵抗力，特別適合化工生產環境中可能存在的腐蝕介質。
材料選定后，表面處理工藝成為另一挑戰。為達到Ra≤0.4μm的內表面光潔度要求，無錫雙瑞機械引入了五步拋光工藝：從初始的機械拋光，到電解拋光，再到微粒子噴射拋光，每一步都精確控制參數。
關鍵的創新在于特種鈍化處理。團隊開發了一種基于檸檬酸和硝酸的復合鈍化液，在不銹鋼表面形成了一層致密的氧化鉻膜，厚度僅為納米級別，卻使設備的耐腐蝕性能提高了3倍。
“材料是設備的基礎，表面是材料的‘皮膚’。”無錫雙瑞機械材料工程師王工解釋道，“我們不僅要選對材料，更要處理好材料的‘皮膚’，這樣才能確保設備長期穩定運行。”
05智能內核：控制系統的四大模塊創新
中石化對設備智能化的要求，促使無錫雙瑞機械在控制系統上實現了四大模塊創新。
工藝曲線學習模塊是一種創新點。該系統能夠根據物料特性自動生成優化的干燥曲線，并在每次運行后自動微調參數，實現“越用越智能”的自適應控制。
故障預測與健康管理模塊是第二個創新。系統通過監測設備關鍵部件的運行狀態，提前預測潛在故障。實驗數據顯示，該系統能夠提前72小時預測機械密封的失效風險，準確率達87%。
能耗優化模塊則通過實時監測電網負荷和干燥進程，動態調整設備運行參數，在保證干燥質量的前提下，平均降低能耗達18.6%。
數據追溯模塊確保每批物料的干燥過程全程可追溯，符合化工生產質量管理規范，為中石化的產品追溯體系提供了堅實支撐。
無錫雙瑞機械電氣自動化負責人陳工自豪地說：“我們的控制系統不再是簡單的邏輯控制，而是具有學習能力的智能系統。”
06工藝驗證：從實驗室到工業級的跨越
從概念設計到工業級產品，1500L單錐真空干燥機經歷了三個階段驗證，確保其滿足中石化的生產需求。
開始階段是流體力學模擬驗證。研發團隊使用計算流體動力學(CFD)軟件，模擬了不同錐角、不同轉速下的物料流動狀態，確定了理想工藝參數范圍。
第二階段是1:5縮比模型驗證。團隊制作了300L的縮比模型，在中石化技術中心進行了為期兩個月的連續測試，收集了超過500組數據，驗證了大型化方案的可行性。
第三階段是全尺寸樣機性能驗證。在無錫雙瑞機械的測試中心，1500L設備進行了72小時連續運行測試，模擬了較為嚴苛的生產條件。測試結果顯示，設備各項指標均達到或超過設計要求。
特別值得稱道的是，在性能驗收中，設備的溶劑殘留量控制在50ppm以下，比中石化的技術要求提高了40%，這在中石化內部引起了不小的轟動。
07生產應用：效率與質量的雙重提升
1500L單錐真空干燥機在中石化催化劑生產線上的實際應用，帶來了生產效率與產品質量的雙重提升。
根據中石化生產部門提供的三個月運行數據，新設備使干燥周期平均縮短了42%，從傳統設備的16小時降至9.3小時；單位產能能耗降低了31%，每年可節省能源成本約85萬元。
產品質量指標顯著改善。催化劑的比表面積提高了22%，孔徑分布更加均勻，活性組分分散度提升了18%。這些微觀結構的改善直接反映在催化劑性能上：在工業裝置試用中，新一代催化劑的反應效率提高了15%-20%，壽命延長了約30%。
中石化催化劑公司技術總監在季度總結會上特別提到：“無錫雙瑞機械提供的這臺設備，不僅僅是完成干燥工序，更是我們催化劑性能提升的關鍵一環。”
08行業影響：化工裝備升級的標桿案例
無錫雙瑞機械為中石化生產的1500L單錐真空干燥機，已經成為化工裝備升級的標桿案例，產生了顯著的行業影響。
2024年下半年，國內已有6家化工企業參觀考察了中石化的這臺設備，并表達了采購意向。無錫雙瑞機械基于這一成功案例，已經開發出800L、1200L、1500L和2000L的單錐真空干燥機系列產品，滿足不同規模客戶的需求。
更重要的是，這一項目推動了國內化工干燥設備的技術標準提升。無錫雙瑞機械與中石化合作，共同起草了《大型單錐真空干燥機技術規范》。
無錫雙瑞機械總經理在年度技術大會上表示：“中石化項目是我們技術能力的試金石，它證明了中國裝備制造企業完全有能力提供高質量的化工設備。”
當首批使用這臺1500L單錐真空干燥機處理的催化劑產品從中石化發往海外客戶時，一封來自中東某石油公司的質量認證函同步到達。
信中特別提到，這批催化劑的性能數據“達到了很高的質量水平”。對于無錫雙瑞機械而言，這是對不止多少個日夜技術攻關的高度認可。
與此同時，這臺設備的孿生型號——專用于高活性醫藥中間體干燥的1200L單錐真空干燥機，正在無錫雙瑞機械的裝配車間進行調試，即將交付給另外一家大型制藥企業。
裝備制造業的升級之路，正從這一臺臺定制化的高端設備中，悄然延伸。
